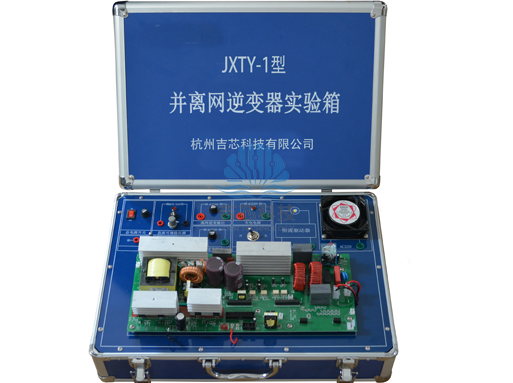

产品概述:
采用工业设计标准,工作稳定性可靠性高,具有效率高;并离网逆变器采用模块化设计,系统设计由核心控制板、辅助电源板、通信模块、功率模块底板;核心控制板采用STM32设计,核心控制器具有512K Flash、64K SRAM、72MHz主频,设备配备JLINK接口便于用户编程、调试;通信模块采用高速光耦隔离通信;辅助电源模块采用专用PWM控制IC设计实现隔离电源模块实现直流电源隔离,实现多路电源输出;OLED显示模块具有液晶与独立按键,可实现I人机交互;功率底板具有MOSFET功率管及隔离驱动模块,该模块采用多种高频变压器实现驱动电源隔离,控制器底板采用专用PWM控制IC设计实现闭环直流升压,直流升压系统具有DC-AC转换,AC-AC升压,AC-DC整流等模块,H桥采用IGBT构建,并采用光耦隔离驱动,AC输出采用共模电感及电容滤波。
