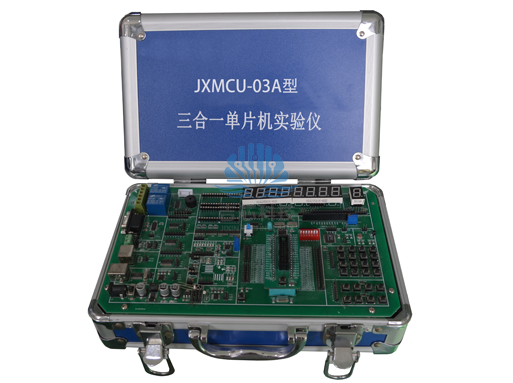

本实验仪可用于ARM、51、PIC单片机的实验、开发,系统结构设计合理,模块划分明确,硬件资源丰富,扩展能力强,配套丰富的实验例程。设备采用工程外壳,外形美观大方。实验仪可用于教学、培训、科研等。
1、主板

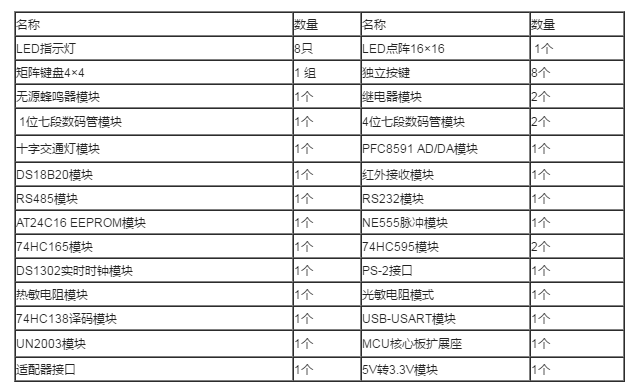

主板为实验所需的外部资源集成模块,可用于安装MCU核心模块、LCD模块等。主板采用5V电源供电,可用USB接口或电源适配器接口进行供电。主板可直接安装DIP-40封装的8051单片机,通过ARM扩展核心板可使用Cortex-M+内核的STM32L053C8T6单片机,通过PIC扩展核心板可使用PIC16F877A单片机。核心板板载资源如下:
2、Cortex-M0+ STM32L053C8T6核心模块

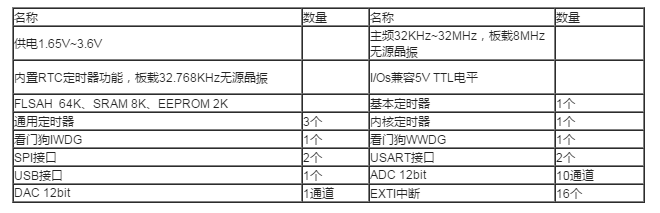

Cortex-M0+是ARM公司设计的ARM核心,具有低功耗,运行速度快,处理能力强,中断响应快,扩展能力强,调试方便等特点,STM32L053系列是意法半导体采用Cortex-M0+内核设计的低功耗MCU,具有市场占有率高,内部外设丰富,软件资料全的特点。核心板接口兼容DIP-40封装的8051管脚接口,5V电源供电,保留SWD调试接口,启动模式可设置,配合主板可实现USART自动下载功能。STM32F053C8T6资源如下:
3、PIC16F877A核心模块

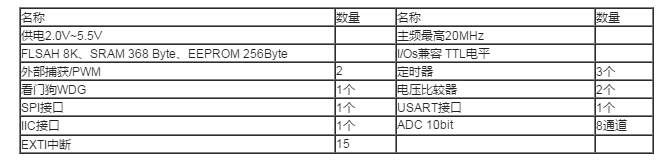

PIC16F877A是Microchip公司研发的8位MCU,属于PICmicro系列单片机,采用Flash存储技术可重复编程,内建ICD功能,适合教学、开发等用途。该核心板将PIC16F877A的可用I/O转换为兼容8051顺序的接口,并保留ICD接口用于PICkit3调试器的连接,最大程度利用PIC内部资源。PIC16F877A资源说明如下表:

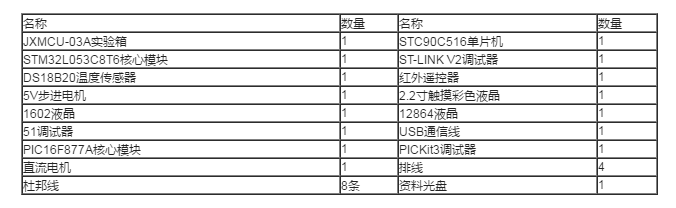

设备配置表
