产品概述：
一、概述

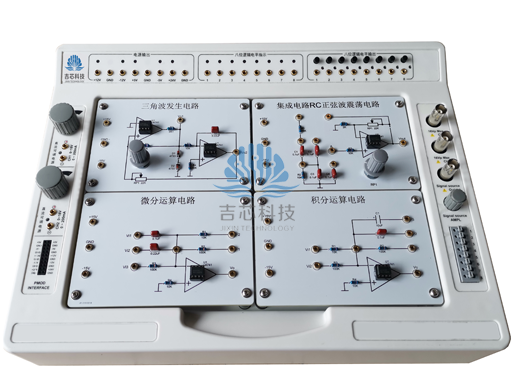

“JXSM-2型虚实一体模拟电子技术实验平台”是结合当前电子技术实验发展趋势，针对铝合金实验箱维修难、容易坏、工艺一般的特点，研发的新型电子技术实验箱，可以完成虚拟电子技术仿真、虚拟仪器使用等现在电子技术发展的要求，全模块化设计、同时全新设计了稳压电源，全部数字化设计，大幅度提高了可靠性及使用效率。
二、技术配置
* 1.实验平台由全模具设计，外观精美，采用优质PVC及黑色工程塑料一次成型。留有虚拟示波器、虚拟信号源接口，电源接口，I/O接口等常用接口。每个箱子能同时放下4种模块。
2模块采用2mm厚印制线路板制成，正面印有元器件图形符号及相应的连线，反面为印刷线路，并焊好相关的元器件等。维修方便。可采用优质镀锌柱子完成电路电源供应。单管共射极放大、负反馈放大、差分放大器、运算放大电路、RC正弦波震荡电路、提供：MOSFET放大电路、光电耦合线性放大电路、集成运算放大器、LC振荡器及选频放大电路
3.实验箱配置实验所需的稳压电源，稳压电源（配置不能少于±5V/0.5A，±12V/0.5A和电压调节范围0～18V/1A；），全部数字化设计，具有通信接口及全网络数据监测功能，提供LABVIEW及手机APP软件等云端工具，具有短路保护且自动恢复。
4.交流变压器（2路8V/0.3A带保险丝保护）1只
5.提供实验指导书等教学资源配置。导线分不同颜色。
三、实验内容
1.常用电子仪器的使用
2.单级共射放大器
3.负反馈放大器
4.差动放大电路功能测试
5.运算放大器组成的基本运算电路
6.RC正弦波振荡电路
7.OTL功率放大电路的设计与制作
8.低频信号发生器的设计与制作
9.整流滤波与并联稳压电路
10.串联稳压电源
11.MOSFET放大电路
12.光电耦合线性放大电路
13.多级放大电路参数的测量
14.集成运算放大器指标测试
