产品概述：
一、概述

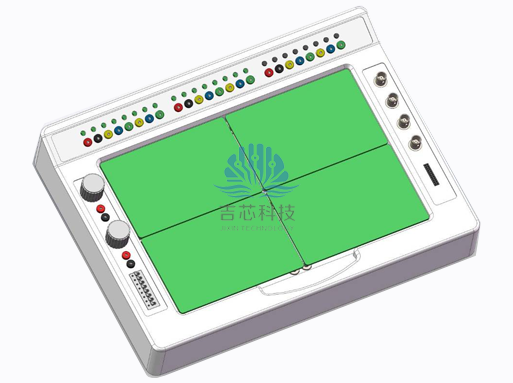

“JXSM-2D型虚实一体数字电子技术实验平台”是结合当前电子技术实验发展趋势，针对铝合金实验箱维修难、容易坏、工艺一般的特点，研发的新型电子技术实验箱，可以完成虚拟电子技术仿真、虚拟仪器使用等现在电子技术发展的要求，全模块化设计、同时全新设计了稳压电源，全部数字化设计，大幅度提高了可靠性及使用效率。
二、技术配置
* 1.实验平台由全模具设计，外观精美，采用优质PVC及黑色工程塑料一次成型。留有虚拟示波器、虚拟信号源接口，电源接口，I/O接口等常用接口。每个箱子能同时放下4种模块。
2模块采用2mm厚印制线路板制成，正面印有元器件图形符号及相应的连线，反面为印刷线路，并焊好相关的元器件等。维修方便。可采用优质镀锌柱子完成电路电源供应。
3.实验箱配置实验所需的稳压电源，稳压电源（配置不能少于±5V/0.5A，±12V/0.5A和电压调节范围0～18V/1A；），全部数字化设计，具有通信接口及全网络数据监测功能，提供LABVIEW及手机APP软件等云端工具，具有短路保护且自动恢复。
4.数字电路的模块4块，其中1块为基本模块采用CPLD设计，设置有单次脉冲和连续脉冲，数码管等电路，具有串口功能，能与其他模块配合完成虚拟操作与实验，另外3块为基础实践模块，每个配置5个芯片（3个14脚，2个16脚）每个芯片的定义可根据实验需要进行选择确定，不需要实际插芯片，配置选择采用4.3寸液晶显示触摸屏。
5.提供实验指导书等教学资源配置。导线分不同颜色。
三、实验内容
1、译码器及其应用
2、数据选择器及其应用
3、触发器及其应用
4、计数器及其应用
5、移位寄存器及其应用
6、脉冲分配器及其应用
7、使用门电路产生脉冲信号----自激多谐振荡器
8、单稳态触发器与施密特触发器----脉冲延时与波形整形电路
