产品概述：
一、概述

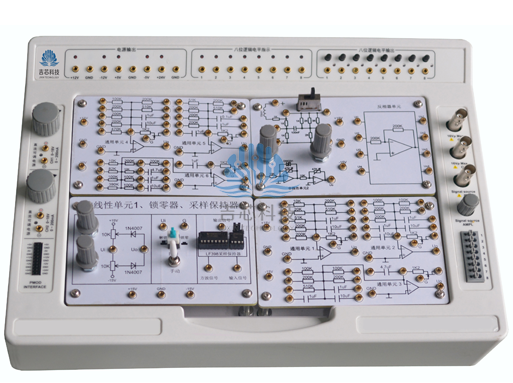

“JXZK-2型虚实一体自控原理综合实验平台”是结合当前电子技术实验发展趋势，针对铝合金实验箱维修难、容易坏、工艺一般的特点，研发的新型电子技术实验箱，可以完成自控原理、虚拟仪器使用等现在电子技术发展的要求，全模块化设计、同时全新设计了稳压电源，全部数字化设计，大幅度提高了可靠性及使用效率。
二、技术配置
* 1.实验平台由全模具设计，外观精美，采用优质PVC及黑色工程塑料一次成型。留有虚拟示波器、虚拟信号源接口，电源接口，I/O接口等常用接口。每个箱子能同时放下4种模块。
2.模块采用2mm厚印制线路板制成，正面印有元器件图形符号及相应的连线，反面为印刷线路，并焊好相关的元器件等。维修方便。可采用优质镀锌柱子完成电路电源供应。提供常用测试单元。
3.实验箱配置实验所需的稳压电源，稳压电源（配置不能少于±5V/0.5A，±12V/0.5A和恒压电压调节范围0～18V/0.75A；恒流电流调节范围0～200mA/18V），全部数字化设计，具有通信接口及全网络数据监测功能，可升级提供LABVIEW及手机APP软件等云端工具，具有短路保护且自动恢复。
4.提供实验指导书等教学资源配置。导线分不同颜色。
三、实验内容
1.典型环节的电路模拟
2.二阶系统的瞬态响应
3.高阶系统的瞬态响应和稳定性分析
4.线性系统稳态误差的研究
5.典型环节或系统频率特性的测量
6.线性定常系统的串联校正
7.典型非线性环节的静态特性
8.非线性系统的相平面分析法
9.非线性系统的描述函数法
10.系统能控性与能观性分析
11.控制系统极点的任意配置
12.具有内部模型的状态反馈控制系统
13.状态观测器及其应用
14.采样控制系统的分析
15.采样控制系统的动态校正
