产品概述：
一、概述
“JXZK-2D型虚实一体计算机控制原理实验平台”是结合当前电子技术实验发展趋势，针对铝合金实验箱维修难、容易坏、工艺一般的特点，研发的新型电子技术实验箱，可以完成自控原理、虚拟仪器使用等现在电子技术发展的要求，全模块化设计、同时全新设计了稳压电源，全部数字化设计，大幅度提高了可靠性及使用效率。
二、技术配置

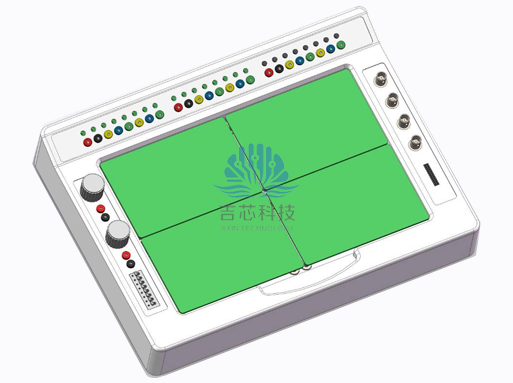

* 1.实验平台由全模具设计，外观精美，采用优质PVC及黑色工程塑料一次成型。留有虚拟示波器、虚拟信号源接口，电源接口，I/O接口等常用接口。每个箱子能同时放下4种模块。
2.模块采用2mm厚印制线路板制成，正面印有元器件图形符号及相应的连线，反面为印刷线路，并焊好相关的元器件等。维修方便。可采用优质镀锌柱子完成电路电源供应。提供常用测试单元。
3.实验箱配置实验所需的稳压电源，稳压电源（配置不能少于±5V/0.5A，±12V/0.5A和恒压电压调节范围0～18V/0.75A；恒流电流调节范围0～200mA/18V），全部数字化设计，具有通信接口及全网络数据监测功能，可升级提供LABVIEW及手机APP软件等云端工具，具有短路保护且自动恢复。
4.提供实验指导书等教学资源配置。导线分不同颜色。
5.外配：温度的检测与控制模型：
温度控制对象采用24V直流电压作为加热电源，主要由加热器、温度传感器、温度变送电路、驱动电路、风机等几部分组成，其中加热筒采用透明有机玻璃，可以清晰的看到加热器的内部结构，通过A/D D/A模拟量单元，转换成标准控制信号；可完成温度的单闭环控制实验，学生可以自行修改控制参数和编程，实现不同的控制效果。温度信号由直流电压信号输出指示；提供直流电压表，用于监视加温电路的输入信号和温度检测的温度信号。
6.外配：温度的检测与控制模型：
(2)直流电机闭环控制实物模型：
交流电机对象主要由直流电机、转盘、F/V转换电路、驱动电路等几部分组成，可进行电机的转速数字PID闭环控制。
7.外配：步进电机驱动控制模型：
模型采用步进电机为对象，在面板上标有刻度指示盘，用指针指示步进电机转动的角度。可进行步进电机的单步运行和连续运行，可进行步进电机的四相四拍、四相八拍运行方式。
三、实验内容
(一)计算机控制技术
1.A/D与D/A转换
2.数字滤波器
1.(S)离散化方法的研究
2.数字PID控制算法的研究
3.串级控制算法的研究
4.解耦控制算法的研究
5.线性离散系统的全状态反馈控制
6.单神经元控制器
7.二维模糊控制器
8.二次型状态调节器
(一)计算机技术控制系统实验
1.直流电机闭环调速控制（实物）
2.步进电机控制（实物）
3.温度闭环PID控制（实物）
1.采样控制系统的动态校正
